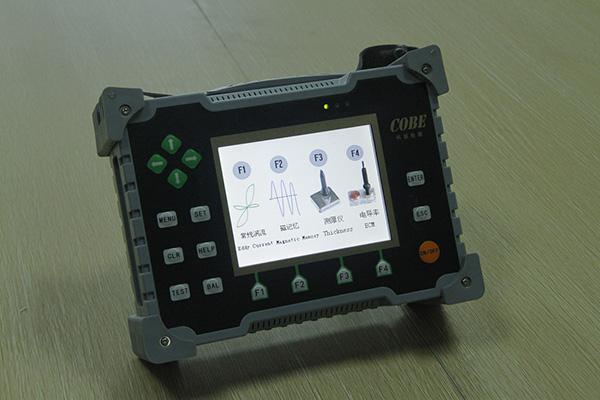

Цифровой вихретоковый дефектоскоп

Применение:
Цифровой вихретоковый дефектоскоп используется для оценки дефектов военных продуктов. Он может тестировать такие дефекты элементов самолёта, как структура сплава, каркас, лопасть, ступица, шасси;тестировать трещины заклепочного отверстия и отверстия под болт самолётов;тестировать многослойную конструкцию, алюминиевую обшивку и адаптеры крыла и фюзеляжа самолёта. Более того, данный дефектоскоп имеет преимущества предворительной диагностики.

Параметры:
Теоретическая кривая: Амплитудно-фазовый эквивалент
Способ отображения: Импеданс, временная база, декартовы системы координат, полярные координаты
Скорость сканирования: 1-100 степеней
Центральные координаты: Регулируемый X, Y
Цифровая фильтрация: Частота высоких частот (0 Гц ~ 2000 Гц), частота низких частот (0 Гц ~ 2000 Гц)
Точки фильтрации: 1-1024
Широкая полоса: 100 Гц~10M Гц
A/D скорость: 16bit 100М
Минимальная чувствительность: 1mV
Средняя величина в реальном времени: 2 4 8 16 32
Автоматический баланс: Цифровой электронный баланс

Технические показатель электропроводности:
Диапазон контроля электропроводности: 0.5%IACS—110.0%IACS (0.28-64.0Ms/m)
Единица показания: %IACS или MS/M
Коэффициент различия: 0.1%IACS

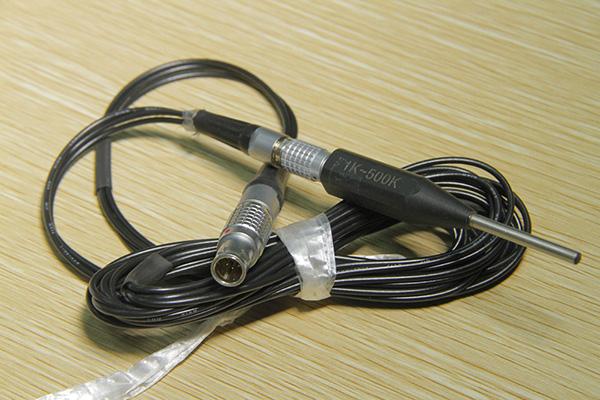

Эффект отрыва: Компенсация зонда 0.02”(500um)
Точность: ±1%IACS
Компенсация температуры: Датчик внутри зонда с функцией автоматической компенсации
Накопитель данных: Более 1000
Результаты автоматической коррекции электропроводности составляет 20℃.

Технические показатели толщины нанесения покрытия:
Матрица: железо, не железо.
Диапазон контроля электропроводности : 0—1500μm (0—59.04mil)
Единица показания: um или mil
Коэффициент различения: 1um
Точность: ±1um+1% (<50um) ±1um+2% (<100um) ±1um+3% (<500um)
Накопитель данных: Более 1000

Особенности:
С помощью передовых технологий ARM и DSP у о дефектоскопа COBE-ETP024D, быстрая скорость обработки и высокая точность тестирования сигнолов.

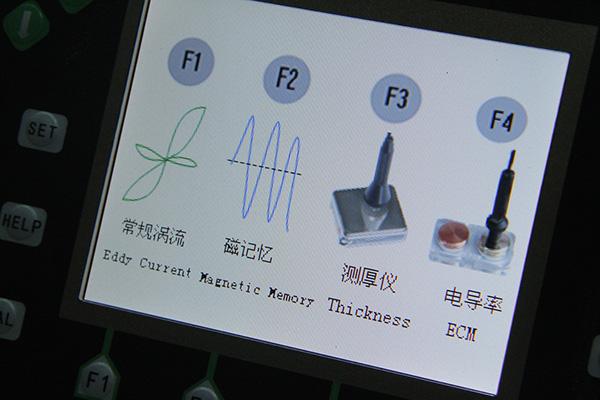

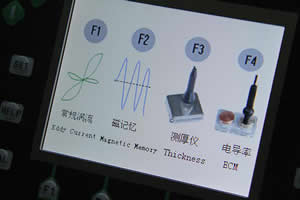

Данный аппарат используется для всех вихретоковых тестирований. Он эффективно сдерживает сигнал помехи, имеет не только обычное цифровое «двухчастотное » вихретоковое тестирование, но и функцию измерения методом магнитной памяти, проводимости и измерения толщины.
Управлять дефектоскопом COBE-ETP024D очень легко. Не требует долгого обучения рабочих.
